UPS不间断电源的组成部分

2021-10-21 阅读 1637

UPS不间断电源可以与DC直流电源系统结合使用以形成发电厂,这是变电站的不间断电源。

1,静态开关

作用是对UPS的维护和负载,以及实现市电旁路电源和逆变器电源的转换。市电正常时,UPS由静态开关输出逆变器转换为市电。当逆变器发生故障时,为防止负载运行,UPS输出将通过静态开关输出切换到市电。

2,电路校正

UPS电源的交流市电经过整流后,将使用大容量电容器进行滤波,并将整流电路的输出端子与电池并联。脉冲电流将在电容器和电池充电期间形成。电流产生更高的谐波电流,导致功率因数下降。功率因数校准电路使电网输入电流变成与输入电压同相的正弦波。

3,充电电路

即使不使用逆变器,交流电源也会打开,充电电路开始工作。在充电过程中,首先需要恒流充电。电池电压达到浮动充电电压后,将其切换为恒压充电,直到满足电池要求为止。主电路使用开关整流电路。

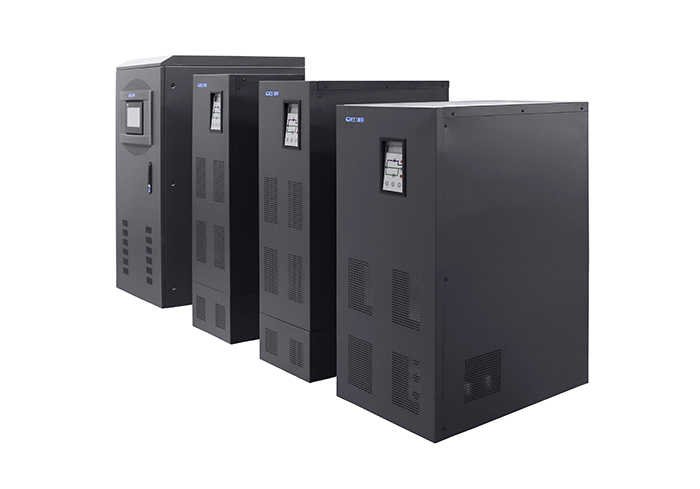

UPS不间断电源

4,整流滤波电路

UPS常用的整流电路有单相不可控整流电路,三相不可控整流电路。滤波器分为电容器输入和电感器输入。UPS通常使用由电容器和电感器组成的LC滤波器。

5,电池组

市电正常,电池已充电,电能转换为化学能,并进行了存储。市电中断,UPS电池电源逆变器运行。正确使用电池组可以延长电池的使用寿命。

6,电路监控,监控

UPS不间断电源输出电压的准确性,波形失真,操作可靠性与控制电路密切相关。UPS具有电池电压低的自动保护电路,市电电压高的自动保护电路和UPS的延迟启动。UPS不间断电源还设有监视电路,显示电路和警报电路。

7,电路逆变器

UPS不间断电源用于将市电整流后的直流电压和电池电压转换为交流电压。备用UPS逆变器的输出电压波形为准方波,在线UPS逆变器的输出电压大多为正弦脉宽调制波形。
